V mnoha případech zákazníci využili systémové nabídky řešení a vysoké kvality tepelných čerpadel Logatherm WPL se systémem vzduch-voda a Logatherm WPS se systémem země-voda značky Buderus. Rád bych tímto článkem představil a popsal konkrétní instalace s tepelnými čerpadly Buderus.

Akce: Rodinný dům v obci Bašnice
Zařízení: Tepelné čerpadlo Logatherm WPL 10 IK

„V jednoduchosti je krása!“ Tímto heslem se držel projektant i montážní firma při návrhu zdroje tepla pro vytápění a ohřev teplé vody v novostavbě rodinného domu ve východočeské Bašnici. Rodinný dům má vytápěnou plochu 240 m2 a celý je vytápěn podlahovým vytápěním. Přáním zákazníka bylo tepelné čerpadlo určené pro vnitřní instalaci, které nebude budit obavy z hlediska hluku u jeho souseda a také nebude budit zájem u případných nenechavců, kteří by jej poté jiným způsobem zhodnotili. Jako vhodné řešení jsme nabídli naše nové kompaktní tepelné čerpadlo Logatherm WPL 10 IK se systémem vzduch-voda určené pro vnitřní instalaci. Toto čerpadlo je vybaveno všemi důležitými prvky instalovanými pod opláštěním, kde není jen samotný chladivový okruh tepelného čerpadla, ale také elektronické oběhové čerpadlo, trojcestný přepínací ventil pro ohřev teplé vody, pojistný ventil, expanzní nádoba, akumulační zásobník omezující taktování a elektrická topná patrona. Tepelné čerpadlo je instalováno v tzv. rohové instalaci, která je optimální z hlediska ovlivňování nasávaného a vyfukovaného vzduchu. Samotná instalace tepelného čerpadla je doplněna o zásobník teplé vody o objemu 300 litrů zajišťující maximální komfort. Celý systém je řízen z regulátoru tepelného čerpadla Logamatic HMC 20. I přes požadovanou komfortní teplotu v prostoru 23 až 24 °C lze očekávat velmi nízké provozní náklady. Po důkladném vyschnutí novostavby lze očekávat roční náklady na vytápění a ohřev teplé vody pouhých 21 000 Kč.

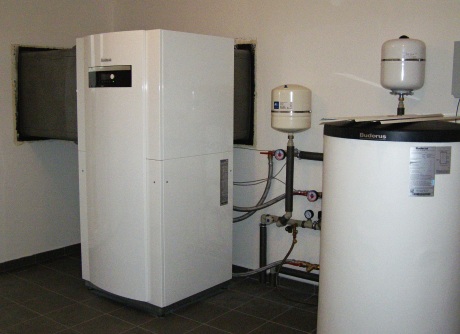

Instalace tepelného čerpadla Logatherm WPL 10 IK

Akce: Bytový dům v Liberci
Zařízení: Tepelné čerpadlo Logatherm WPL 25 I

Dalším důkazem toho, že je možno vytápět tepelným čerpadlem nejen rodinné domy, je vytápění a ohřev teplé vody v bytovém domě v Liberci. Sdružení nájemníků nízkopodlažního nově zatepleného bytového domu s 8 bytovými jednotkami, který byl dříve vytápěn centrálním zdrojem tepla, se rozhodlo pro úsporu nákladů na vytápění a osadili jako hlavní zdroj tepla tepelné čerpadlo Logatherm WPL 25 I značky Buderus. Tepelné čerpadlo je instalováno v tzv. vnitřní rohové instalaci. Samotné dvoukompresorové tepelné čerpadlo je zdrojem tepla pro okruh s otopnými tělesy a pro dva zásobníky teplé vody o celkovém objemu 1000 litrů. Po zaizolování domu je teplota topné vody 60 °C, kterou je možné tepelným čerpadlem dosáhnout bez dotopu. Výše teploty je dostatečná pro otopná tělesa pro zajištění tepelné pohody v jednotlivých bytech.

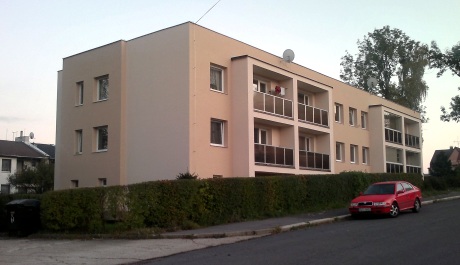

Bytový dům v Liberci

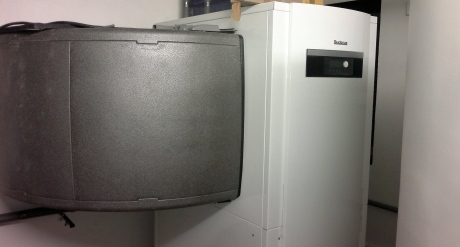

Instalace tepelného čerpadla Logatherm WPL 25 I

Akce: Rodinný dům v obci Dvorce u Bruntálu
Zařízení: Tepelné čerpadlo Logatherm WPS 7 K

Při rekonstrukci tohoto domu byl kladen důraz na maximální úsporu energií a nízké provozní náklady s ohledem na stavebně-technické možnosti domu. Celkově se rekonstrukcí domu podařilo snížit tepelné ztráty domu na hodnotu 7,1 kW. Na přání zákazníka bylo navrženo a následně realizováno tepelné čerpadlo se systémem země-voda Logatherm WPS 7 K v monovalentním způsobu provozu, který je běžný v západní Evropě. Vzhledem ke stavebně-technickým možnostem je vytápění prostoru domu zajištěno velkoplošnými otopnými tělesy. Tepelné čerpadlo zajišťuje ohřev teplé vody v nerezovém zásobníku o objemu 185 litrů integrovaným pod opláštěním tepelného čerpadla. Pomyslnou třešničkou na dortu celého systému je solární předehřev teplé vody dvěma deskovými solárními kolektory Logasol SKN 3.0. Díky těmto opatřením pro dosažení maximálních úspor byla celková roční spotřeba el. energie spotřebovaná tepelným čerpadlem za rok 2008/09 pouhých 5557 kWh/rok při komfortní prostorové teplotě 22 °C. Zdrojem primární energie k tepelnému čerpadlu je vrt o hloubce 126 metrů vystrojený dvoukruhovou sondou 4 x DN32. Tento geotermální vrt s hlubinnou sondou, kterou proudí směs ethylenglykolu a vody namíchané na -15 °C, je schopen zajistit dostatečný zdroj primární energie pro tepelné čerpadlo Logatherm WPS 7 K.

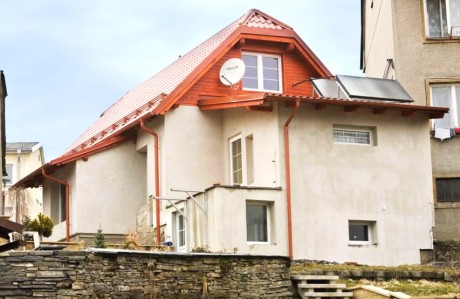

Rodinný dům v obci Dvorce u Bruntálu

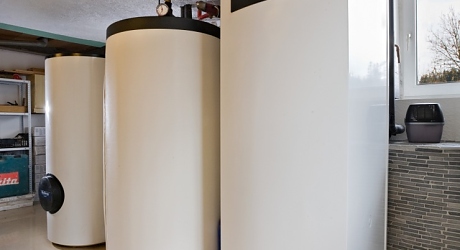

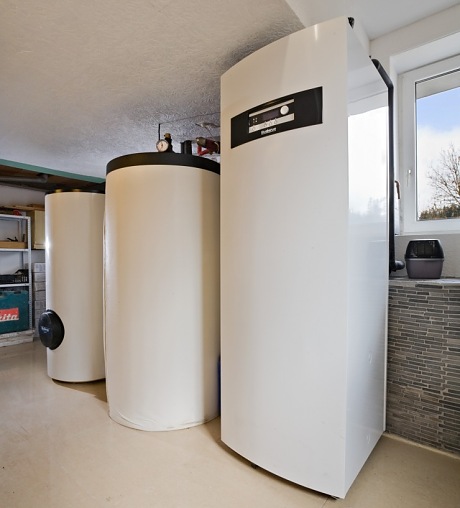

Instalace tepelného čerpadla Logatherm WPS 7 K

Co říci závěrem? Myslím si, že cena energií do budoucna rozhodně klesat nebude. Půjde pouze o to, jak moc budeme na potřebách energie pro vytápění a ohřev teplé vody závislí. Výše uvedené instalace s tepelnými čerpadly Logatherm WPS se systémem země-voda a Logatherm WPL se systémem vzduch-voda jsou jedny z možností, jak elegantně a účinně snížit svou závislost na potřebách energie. Značka Buderus Vám v oblasti tepelných čerpadel může nabídnout síť vyškolených montážních a servisních firem vykrývající celou republiku. Pro více informací o tepelných čerpadlech Buderus se můžete obrátit na www.buderus.cz nebo tým technické podpory na tel. 272 191 105.

Autor: Ing. Jiří Plaček, Bosch Termotechnika s.r.o., obchodní divize Buderus
